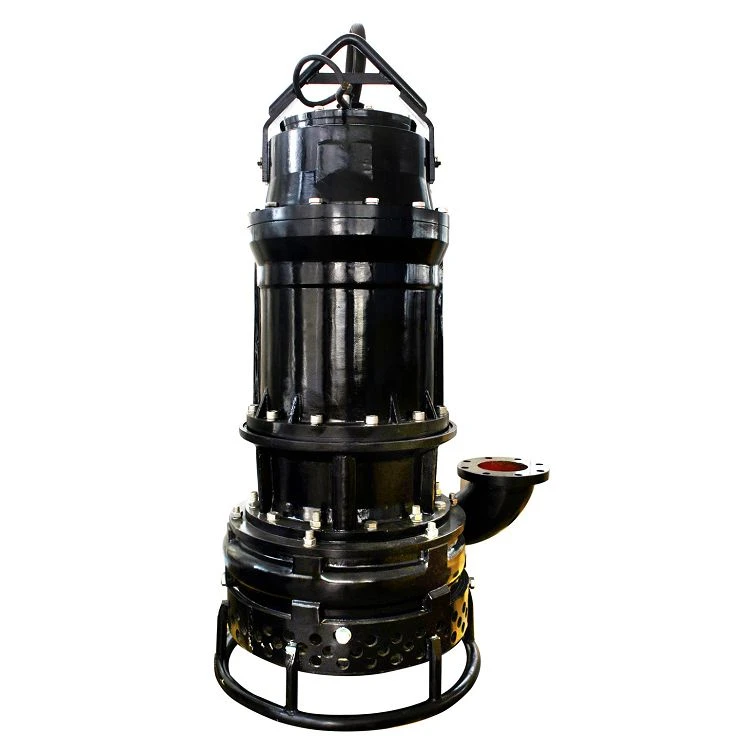

Bomba de Polpa Submersível

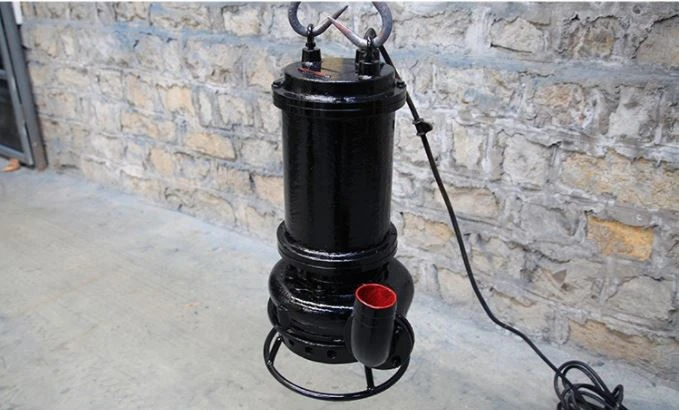

Um mecanismo hidráulico no qual a bomba está diretamente associada a um motor é a bomba de polpa submersível ZJQ.

O conjunto da bomba se beneficia de material especial de alta qualidade, estrutura atualizada, canal de fluxo amplo e grande capacidade de esgoto.

É utilizada para transportar materiais que contenham líquido, como areia, lama, cinzas de carvão sólidas, etc. A bomba pode ser utilizada para movimentar lama e areia em lagos, rios, mar e canais largos, entre outros locais. Também pode ser usado para remover esgoto de piscinas, canteiros de obras, siderúrgicas, usinas de energia, entre outros locais. A bomba é feita de materiais de alta qualidade, possui uma estrutura inovadora e possui uma grande rota de fluxo com um poderoso sistema de entrega.

A unidade de controle da bomba ainda não foi concluída. É composto por duas partes: o motor e as bombas.

É utilizado um motor alternado síncrono trifásico. A vedação estática isola a bomba do sistema. A vedação mecânica é um tubo ondulado de duas pontas que funciona em uma câmara de óleo que está sendo enchida. Entre a câmara de óleo e a câmara do motor, existe uma sonda de óleo-água. Isso pode impedir que a água entre na câmara do motor enquanto o conjunto da bomba estiver funcionando corretamente. O rotor principal e o vice-rotor são as duas peças que compõem o conjunto da bomba. O vice-impulsor é usado para pulverizar ou agitar a combinação sólido-líquido para auxiliar o impulsor principal na entrega. O impulsor principal é usado para absorver e entregar a mistura sólido-líquido.

Explicação da estrutura

1. As bombas M, AH, AHP, HP, HH e de polpa têm uma estrutura de carcaça dupla ou corpo de bomba. O corpo da bomba inclui um revestimento de metal resistente ao desgaste de substituição para a tampa da bomba que inclui o impulsor, bainha, placa de proteção, etc. Dependendo da pressão de trabalho, a tampa da bomba é feita de ferro fundido cinzento ou ferro fundido que foi esférico moído. É dividido verticalmente e preso junto com fixadores. O suporte e o corpo da bomba são presos juntos por parafusos, e o corpo da bomba tem um batente. A saída da bomba pode ser instalada em oito ângulos diferentes girando-a. Lâminas traseiras são instaladas nas placas de cobertura frontal e traseira do impulsor para ajudar a evitar vazamentos e prolongar a vida útil da bomba.

2. As bombas de polpa AHR, LR e Mr têm uma estrutura de carcaça dupla e um revestimento de borracha resistente ao desgaste e à corrosão substituível no corpo da bomba e na tampa da bomba (incluindo impulsor, bainha frontal, bainha traseira, etc.). As peças rotativas e as formas de instalação da bomba são as mesmas das bombas ah, l e M, assim como o corpo e a tampa da bomba.

3. As bombas dos tipos D e G têm uma construção única (ou seja, sem revestimento). O metal que resiste ao desgaste constitui o corpo da bomba, a tampa e o impulsor. O corpo da bomba e a tampa da bomba são unidos usando um mecanismo de fixação exclusivo, e a direção de saída da bomba pode girar livremente, simplificando a instalação e a desmontagem.

4. Cada tipo de bomba tem uma entrada horizontal e gira no sentido horário em relação à direção da transmissão.

O corpo da bomba e a tampa da bomba são outros nomes para a cabeça da bomba de polpa submersível. Normalmente, o corpo da bomba e a tampa da bomba constituem a chamada cabeça da bomba de uma bomba de polpa. Os componentes do impulsor, vedação e rolamento são conectados por meio de rolamentos ao corpo da bomba, que é conectado principalmente ao rotor da bomba. A tampa da bomba e o corpo da bomba juntos formam uma cavidade fechada. A tampa da bomba é o Departamento que corresponde ao corpo da bomba. O interior da bomba de polpa é revestido com o corpo e a tampa da bomba. Na maioria dos casos, liga de alto teor de cromo e borracha compõem o revestimento. Os revestimentos da bomba geralmente consistem em borracha ou liga metálica.

1. A fonte de alimentação é uma fonte de alimentação CA trifásica de 50 Hz.

2. A temperatura máxima do meio não deve exceder 40 graus e nenhum gás explosivo ou inflamável deve estar presente.

3. Cinzas e escórias têm as maiores concentrações em peso de partículas sólidas no meio, respectivamente, em 45 por cento e 60 por cento.

4. A profundidade máxima de mergulho da unidade não pode ser superior a 20 metros e a profundidade mínima de mergulho não pode ser inferior a 1 metro.

5. A unidade funciona melhor quando trabalha verticalmente no meio, e a operação contínua é o modo de operação preferido.
