Motor submersível

Visão geral do produto:

esta série de produtos é composta principalmente por bomba submersível de alta eficiência e motor síncrono trifásico submersível de ímã permanente, que funcionam na água. Em comparação com a bomba submersível QJ convencional, sua maior vantagem é a alta eficiência e economia de energia. O motor adota motor síncrono trifásico submersível de ímã permanente. Durante a operação do motor, a perda de energia sem excitação e a perda de cobre do rotor são 3 ~ 5 por cento maiores que o valor especificado do padrão GB/t2818, e o fator de potência é 5 ~ 10 por cento maior. Ao mesmo tempo, o motor tem alto desempenho de partida e alta capacidade de sobrecarga, e a função de controle do motor pode ser realizada usando equipamentos de controle geral. As partes de passagem de fluxo da bomba de água, impulsor e carcaça guia são especialmente projetadas ou feitas por processo especial, e a eficiência é 2 a 5 por cento maior do que o valor especificado no padrão GB/t2816. É uma nova geração de equipamento de bombeamento eficiente e com economia de energia.

Para sua bomba submersível, os motores submersíveis em água com carcaça de aço inoxidável da série YQS são produzidos de acordo com os padrões de qualidade ISO9001. Esses motores garantem uma operação de longa duração sem a necessidade de manutenção.

Recursos de produção

1. Uma ampla faixa de potência em um chassi compacto que pode lidar com a maioria de suas aplicações de forma econômica

2. Um motor de indução rebobinável (enrolado úmido) com enrolamentos isolados em PVC/PE

3. Rolamentos axiais e radiais especiais de grafite com alta capacidade e lubrificação com água são garantidos para uma longa vida útil.

Dimensões de montagem completas de 4,6" e 8" de acordo com o padrão NEMA.

5. Dimensões de montagem de 10" e 12" de acordo com o padrão europeu.

6. Alta resistência à corrosão é oferecida pelo invólucro e eixo de aço inoxidável.

7. Baixos custos operacionais são fornecidos por projetos elétricos de alta eficiência que são garantidos por matérias-primas aprovadas.

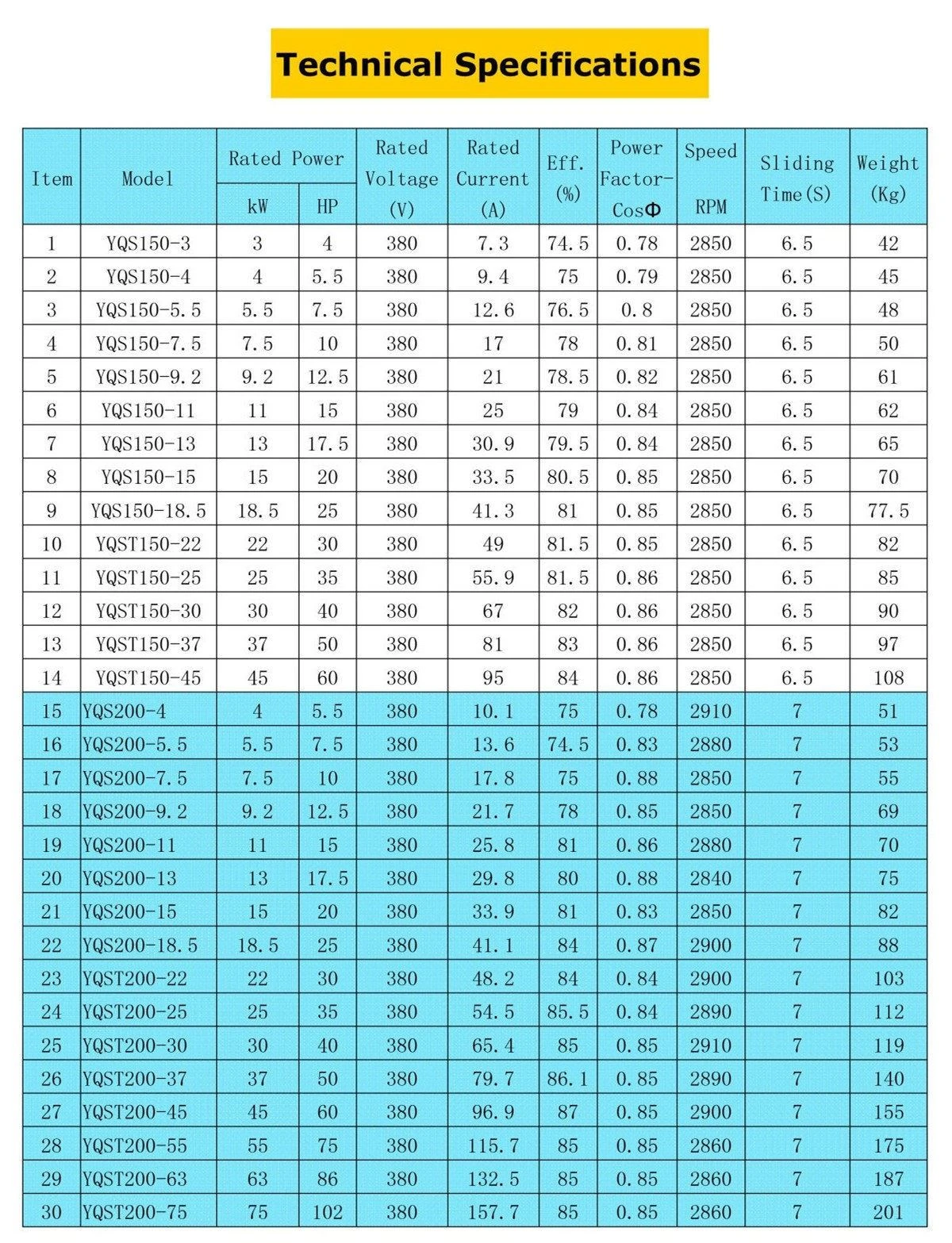

Especificação

● Padrão:

1. Fonte de alimentação: 3PH 380V/ 50HZ, 460V/60HZ.

2. Proteção: IP58

3. Carcaça do Motor: Aço Inoxidável AISI 304

4. Eixo do motor: Aço inoxidável AISI 410

5. Suporte Superior/Inferior: Carcaça de Ferro com Pintura por Eletroforese ou Aço Inox.

6. Cabo de saída: 3M para 15KW menos 5M para 18,5KW acima

7. Temperatura da água ao redor: menos de 30 graus

● Opção

1. Início estrela-triângulo com outra fonte de alimentação de tensão (posição do cabo: 90 graus)

Selo Mecânico 2.

3. Suporte inferior/superior de bronze

4. Materiais de mancal de pressão adicionais estão disponíveis para vários ambientes operacionais.

5. Cabo de saída do motor, disponível em comprimentos personalizados Dois cabos de saída são oferecidos para 5,5 KW e acima.

6. Fio de enrolamento especial para ambientes de alta temperatura da água.

Condições de operação

1. O motor deve estar totalmente submerso na água. A profundidade de submersão não é superior a 70M e o min. a distância até o fundo do poço não deve ser inferior a 3M

2. Regime: Contínuo (S1), máx. Início / Hora: 20

3. máx. Flutuação de tensão: ± 5 por cento, flutuação de frequência máxima: ± 1 por cento, máx. Conteúdo sólido na água não superior a 0,01 por cento em peso

4. Valor de PH dentro de 6.5-8.5

5. Água limpa ou mistura anticongelante deve ser colocada no motor antes da operação.

Nomenclatura do modelo

EX: Modelo YQST(R)200-45/4

YQS— Motor submersível para poços profundos

T— Rolamento de Empuxo de Alto Rendimento

R— Para água geotérmica

200— Min. Bem, Dia.

45— Potência do Motor

4— 4 polos (NA para 2 polos)
