Existem muitos tipos de bombas elétricas submersíveis, e as mais comumente usadas na irrigação de poços são as bombas elétricas submersíveis cheias de óleo e cheias de água. Tomando a bomba submersível de poço profundo da série QJ como exemplo, este artigo apresenta brevemente a estrutura das bombas submersíveis de poço profundo.
A estrutura de uma bomba submersível para poço profundo consiste principalmente em uma bomba de água, um motor elétrico, uma entrada e um dispositivo de vedação, conforme mostrado na figura.
A bomba de água está localizada na extremidade superior da bomba elétrica submersível, composta principalmente de impulsor, alojamento guia, eixo da bomba, mancais de borracha e outros componentes. O eixo da bomba e o eixo do motor são conectados por um acoplamento de cilindro. O impulsor é um impulsor centrífugo fechado e, para evitar que a bomba de água reverta durante o desligamento, uma válvula de retenção é instalada na extremidade superior.
A parte do motor está localizada na extremidade inferior da bomba elétrica submersível, composta principalmente por componentes como rotor, estator, mancal guia, mancal de impulso e filme regulador de pressão. O enrolamento de plástico ou estator é feito de fio eletromagnético resistente à água com bainha de nylon isolado de polietileno. O interior do motor é preenchido com água limpa para resfriar os mancais do motor. Um filme regulador de pressão de borracha é instalado na parte inferior do motor para ajustar as mudanças na pressão da água dentro do corpo causadas pelo aumento de temperatura do motor.
O dispositivo de entrada e vedação está localizado no meio da bomba elétrica submersível. O dispositivo de vedação está localizado na extremidade superior do motor e consiste em um anel de lançamento de areia e um selo de óleo de esqueleto dos dispositivos de avanço e reverso. Sua função é evitar que sedimentos entrem no interior do motor.
O significado do modelo da bomba submersível para poço profundo 200-QJ80-55/5: 200- O diâmetro mínimo do poço adequado para esta bomba é 200 mm; Bomba submersível para poço profundo QJ; 80- Taxa de vazão nominal de 80 m3/h; 55- A altura manométrica total nominal é de 55 metros; Bomba de água de 5 estágios.

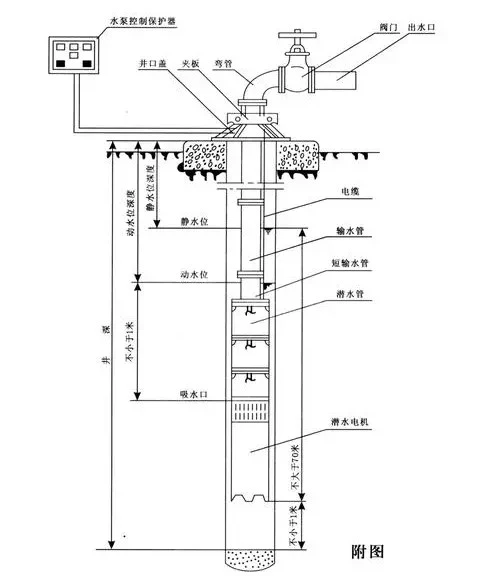

O diagrama estrutural da bomba submersível para poço profundo é o seguinte:
