Ei! Como fornecedor de bombas centrífugas, sou frequentemente questionado sobre a elevação máxima de sucção que uma bomba centrífuga pode atingir. É uma questão crucial, especialmente para aqueles que trabalham em indústrias onde a transferência de fluidos é uma operação diária. Então, vamos mergulhar e explorar esse tópico em detalhes.
Em primeiro lugar, o que exatamente é a elevação de sucção? Bem, a elevação de sucção refere-se à distância vertical da linha central do impulsor da bomba até a superfície livre da fonte de líquido quando a fonte de líquido está abaixo da bomba. Em termos mais simples, é o quão alto uma bomba pode “sugar” o líquido.
A altura máxima de sucção de uma bomba centrífuga é limitada principalmente por dois fatores principais: a pressão atmosférica e a pressão de vapor do líquido que está sendo bombeado. A pressão atmosférica desempenha um papel importante aqui. Ao nível do mar, a pressão atmosférica padrão é de cerca de 14,7 psi (libras por polegada quadrada) ou 101,3 kPa (quilopascais). Essa pressão é o que empurra o líquido para dentro da bomba.
Porém, à medida que o líquido é levantado, a pressão dentro do tubo de sucção diminui. Quando a pressão cai para a pressão de vapor do líquido, o líquido começa a vaporizar, formando bolhas. Este fenômeno é conhecido como cavitação. A cavitação é uma grande desvantagem para bombas centrífugas porque pode causar danos ao impulsor e outros componentes internos, reduzir a eficiência da bomba e até mesmo levar à falha completa da bomba.
Assim, teoricamente, a elevação máxima de sucção que pode ser alcançada devido apenas à pressão atmosférica é de cerca de 33,9 pés (10,3 metros) de água ao nível do mar. Mas em aplicações do mundo real, esse valor nunca é alcançado. Por que? Bem, existem vários fatores práticos que entram em jogo.
Um dos principais fatores é a perda por atrito no tubo de sucção. À medida que o líquido flui através do tubo, ele experimenta resistência devido à rugosidade das paredes do tubo e à viscosidade do líquido. Esta perda por atrito reduz a pressão disponível para elevar o líquido, diminuindo assim a elevação máxima de sucção.
Outro fator é a temperatura do líquido. Temperaturas mais altas aumentam a pressão de vapor do líquido. Por exemplo, a água a 100°C (212°F) tem uma pressão de vapor igual à pressão atmosférica, o que significa que já está fervendo. Portanto, se você estiver tentando bombear água quente, a altura máxima de sucção será significativamente menor em comparação com o bombeamento de água fria.

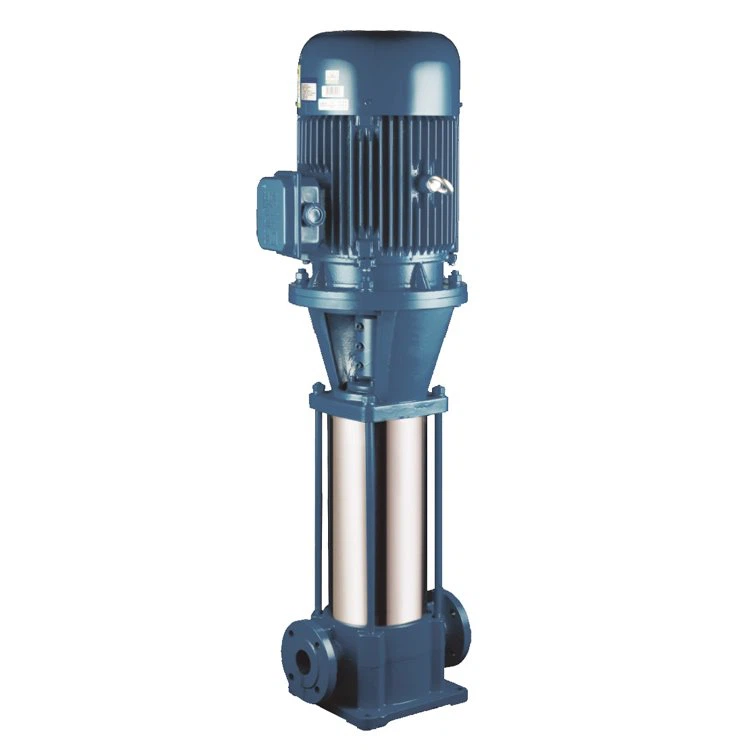

O tipo de bomba centrífuga também é importante. Bombas diferentes possuem características de projeto diferentes que afetam seu desempenho de sucção. Por exemplo, umBomba Multiestágio Verticalfoi projetado para lidar com aplicações de alta pressão. Essas bombas geralmente têm vários impulsores em série, que podem gerar pressões mais altas e potencialmente ter melhores capacidades de sucção em comparação com bombas de estágio único.
Por outro lado, umBomba de polpaé usado para bombear pastas abrasivas. A presença de partículas sólidas na lama pode aumentar a perda por atrito na tubulação de sucção e também causar maior desgaste nos componentes da bomba. Isto pode limitar a altura de sucção da bomba de polpa.
UMBomba centrífuga de corpo dividido horizontalé conhecido por suas capacidades de alto fluxo e cabeça moderada. Seu design permite fácil manutenção, mas seu desempenho de sucção pode ser afetado por fatores como tamanho e formato da entrada de sucção.
Para determinar a altura máxima de sucção para uma aplicação específica, é necessário considerar todos esses fatores. Uma boa maneira de começar é calculando a altura manométrica líquida positiva de sucção necessária (NPSHr) e a altura manométrica líquida positiva de sucção disponível (NPSHa).
O NPSHr é uma característica da própria bomba e é determinado pelo fabricante da bomba através de testes. Representa a pressão mínima necessária na entrada da bomba para evitar cavitação. O NPSHa, por outro lado, é calculado com base nas condições do sistema, incluindo a pressão atmosférica, a elevação da fonte do líquido, a perda por atrito no tubo de sucção e a pressão de vapor do líquido.
A fórmula para calcular o NPSHa é:
NPSHA = PA/C + H - HF - PV/C
Onde:
Pa é a pressão atmosférica
γ é o peso específico do líquido
h é a elevação da superfície do líquido em relação à linha central da bomba
hf é a perda por atrito no tubo de sucção
Pv é a pressão de vapor do líquido
Se o NPSHa for maior que o NPSHr, a bomba deverá operar sem cavitação. Mas se o NPSHa for menor que o NPSHr, é provável que ocorra cavitação e talvez seja necessário ajustar o sistema ou escolher uma bomba diferente.
Em geral, para a maioria das bombas centrífugas em aplicações industriais normais, a elevação máxima de sucção está geralmente na faixa de 4,6 a 7,6 metros (15 a 25 pés) de água. No entanto, isso pode variar amplamente dependendo do projeto específico da bomba, das propriedades do líquido bombeado e das condições do sistema.
Se você trabalha em um setor onde a transferência precisa de fluidos é crucial, é essencial acertar a altura de sucção. É aí que entramos. Como fornecedor de bombas centrífugas, temos uma ampla gama de bombas para atender a diferentes aplicações. Se você precisa de uma bomba vertical multiestágio para aplicações de alta altura manométrica, uma bomba de polpa para manusear materiais abrasivos ou uma bomba centrífuga de corpo bipartido horizontal para requisitos de alto fluxo, nós temos o que você precisa.
Nossa equipe de especialistas pode ajudá-lo a selecionar a bomba certa para suas necessidades específicas. Levaremos em consideração todos os fatores que afetam a altura de sucção e garantiremos que sua bomba funcione de forma eficiente e confiável.
Se você estiver interessado em saber mais sobre nossos produtos ou tiver dúvidas sobre a altura máxima de sucção para sua aplicação, não hesite em nos contatar. Estamos aqui para ajudá-lo a fazer a melhor escolha para suas necessidades de manuseio de fluidos.
Referências:
- "Bombas Centrífugas: Projeto e Aplicação" por IJ Karassik et al.
- "Manual da Bomba" de Karassik, Messina, Cooper e Heald.
- Padrões ASME sobre desempenho de bombas e requisitos de sucção.
